News Aktualisiert 12.11.2018

Ab sofort ist der trainli® Webseite mit einer Suchfunktion in der Navigationsleiste versehen. Nach Eingabe eines Stichwortes erscheinen alle Publikationen, Produkterklärungen und Artikelbilder auf einen Blick.
So finden Sie die gewünschten Produkte und Erklärungen schnell und unkompliziert.

Aktuelle Information von Märklin /LGB im Bezug auf die Sicherheits-Vorgaben für den Aufbau und Betrieb verschiedener Anlagengrössen im Modellbahnbereich

Sehr geehrte Damen und Herren,

Nachfolgend wieder einmal einige wichtige Technische Infos.

Zum unbeschwerten Spiel mit der Modellbahn gehört auch die Gewissheit, dass die Sicherheit beim Betreiben der Modellbahn gewährleistet ist. Hierzu gibt es sehr viele Vorschriften und Normen, die alle Märklin, Trix und LGB Produkte einhalten müssen, die auf dem Markt von uns angeboten werden.

Das Hobby Modelleisenbahn wird dabei teilweise von unseren Kunden alleine oder in Gruppen an extrem großen Modellbahnanlagen durchgeführt, deren Dimensionen und Ausstattung jeder Ausstellungsanlage zur Ehre reichen würde. Solche professionellen Modellbahnanlagen werden aber von professionellen Elektro-Fachkräften betreut, die im Aufbau von solch extrem großen elektrischen Anlagen geschult sind. Um diese Lücke im privaten Bereich zu schließen, gibt es neue Vorgaben zur Optimierung der elektrischen Sicherheit bei Modellbahnanlagen von Märklin, die Sie als pdf-Dokument anbei finden. Wichtig ist die Aufteilung der Anlagen in verschiedene Größen, die sich durch die zur Verfügung stehende Versorgungsleistung definiert:

1. Die Einsteiger- oder Kompaktanlage (Versorgungsleistung bis 120 VA gesamt)
2. Die ambitionierte Hobbyanlage für Erwachsene (Versorgungsleistung bis 300 VA gesamt)
3. Die XXL-Hobbyanlage mit umfangreichem Spielbetrieb (Versorgungsleistungsleistung bis 600 VA)
4. Die semi- oder vollprofessionelle Anlage mit extrem hohen Leistungsbedarf (Versorgungsleistung über 600 VA).

Die wichtigsten Punkte aus diesen Vorgaben für Sie im Überblick:

- Für Modellbahner mit einer Anlage der Kategorie 1 und 2 egal ob in Spur H0 oder Spur 1 ändert sich im Prinzip nichts gegenüber den bisherigen Vorgaben aus den diversen Anleitungen und Fachbüchern. Aber auch für diese Anlagen gibt es allgemeine Sicherheitsvorgaben, die auch weiterhin unbedingt zu beachten sind. Diese Vorgaben sind daher in diesem Dokument noch einmal konzentriert zusammengefasst.

- Wer eine Anlage der Kategorie 3 oder 4 besitzt, muss diese in sogenannte Betriebsbereiche aufteilen. Jeder Betriebsbereich hat eine maximale Versorgungsleistung von 300 VA. Nur innerhalb eines Betriebsbereiches darf das Prinzip des gemeinsamen Rückleiters angewendet werden. Zwischen den einzelnen Betriebsbereichen darf hier keine Verbindung der Schienenmasse sein.

Je nach Kategorie werden natürlich auch abhängig von der Ausführung des Haushaltsnetzes zusätzliche Sicherungsmaßnahmen wie FI-Schutzschalter oder Trenntransformatoren empfohlen oder gar vorgeschrieben. Die Details finden Sie in dem genannten pdf-Dokument, das auch auf der Märklin Webseite für die Kunden als Download zur Verfügung steht.

Solch große Anlagen werden nur von einem kleinen Kundenkreis betrieben. Wenn Sie aber den Verdacht haben, dass ein Kunde eine Anlage in dieser Größenordnung betreibt, dann sprechen Sie ihn doch bitte auf diese technischen Vorgaben von Märklin an. Wir danken Ihnen für Ihre Unterstützung.

Vorgaben elektrische Sicherheit bei Modelleisenbahnen

Informationsschreiben Märklin

20181105_Technik-Vorgabe-Elektrische_Sic

Adobe Acrobat Dokument 920.9 KB

Download

PDF- Vorgaben elektrische Sicherheit bei Modelleisenbahnen

Erleben Sie den Zauber der Modelleisenbahn an Weihnachten einfach Bild anklicken

New Real Smoke Verdampferflüssigkeit

Die Verdampferflüssigkeit für elektrische Rauchgeneratoren für alle Fabrikate.

Das Destillat erzielt ein ergiebiges Raucherlebnis.

Die Verdampferflüssigkeit liefern wir mit Kohle-, Diesel- und Holzgeruch und ohne Geschmackszusätze aus.

Die Anwendung mit dem Auslauftropfer ist kompfortabel und mühelos.

Die gewünschten Menge ist genau und immer wiederholbar entsprechend dem anwendbaren Verdampfer dosiert..

Die neue 100 ml Liquidflasche aus PE wird mit einem Kindersicheren Verschluss mit Tropfer und Erstöffnungsgarantie geliefert.
Der KiSi Verschluss erfüllt die Anforderungen nach ISO 8317 - es dürfen nur max. 20 Tropfen pro Minute auslaufen.

Zum Bestellshop New Real Smoke

Mehrzweck-Container-Tragwagen Sgjs 716 Spur 1 Märklin

Sgjs 716 der Deutschen Bundesbahn (DB) beladen mit 3 St. 20ft-Boxcontainern der Schweizer Spedition "MSC" mit Sitz in Genf. Wagennummer 31 80 443 7 723-8.

Modell: Vierachsiger Flachwagen mit drehbaren Rungen an den Längsseiten. Beladen mit drei 20 ft.-Containern. Alle Container abnehmbar. Türen auf einer Stirnseite der Container zum Öffnen. Fahrwerksrahmen großteils aus Metall. Bewegliche Überfahrbrücken. Scheibenräder. Befahrbarer Mindestradius 1020 mm. Länge über Puffer 65,5 cm.

Zum Bestellshop Märklin Spur 1

LGB 20274 Dampflok Heidi eingetroffen

Modell der Dampflok "Heidi" der RhB in der Ausführung, wie sie heute noch als Museumslok im Einsatz ist. Originalgetreue Farbgebung und Beschriftung der Epoche VI. Alle Treibradsätze mit einem leistungsstarken kugelgelagerten Bühler-Motor angetrieben, Haftreifen. Ausgerüstet mit einem mfx/DCC-Decoder mit vielen Licht- und Soundfunktionen, wie digital schaltbarer schweizer Lichtwechsel oder radsynchroner Dampfausstoss. Viele angesetzte Details, Führerstandstüren zum Öffnen.

Länge über Puffer 35 cm.

Zum Bestellshop LGB Loks

LGB Rangiertraktor RhB L21411 eingetroffen

"LGB RhB Rangiertraktor"

Modell eines Rangiertraktors der Baureihe Tm 2/2 der Rhätischen Bahn. Originalgetreue Farbgebung und Beschriftung der Epoche VI. Ausgerüstet mit einem leistungsstarken kugelgelagerten Bühler-Motor und einem mfx/DCC - Sounddecoder mit vielen digital schaltbaren Licht- und Soundfunktionen. Digital schaltbare Kupplungen, die es ermöglichen die angehängten Wagen an jeder Stelle der Anlage abzukuppeln. Länge über Puffer 24 cm.

Zum Bestellshop LGB Loks

Güterwagen RhB L43813 Gbk Nr. 5552 eingetroffen

Modell eines zweiachsigen gedeckten Güterwagens der Bauart Gbk-v der Rhätischen Bahn. Originalgetreue Farbgebung und Beschriftung entsprechend der Epoche V. Viele angesetzte Details, seitliche Schiebetüren zum Öffnen. Länge über Puffer 39 cm.

Zum Bestellshop LGB Güterwagen

Original LGB Container unbedruckt, für die eigene Beschriftungvariante

Ab sofort im Shop bestellbar

Zum Bestellshop LGB Zubehör

Onlineshop trainli® Zahnradweichen Spur IIm

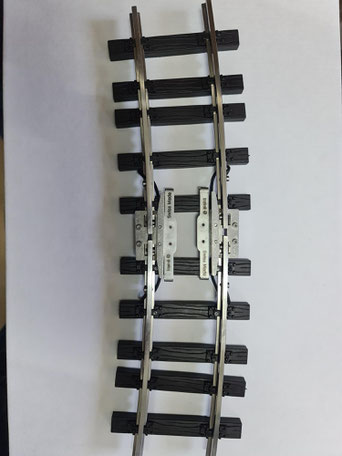

Neu haben wir mit der Herstellung von Zahnradweichen begonnen.

In Kürze folgen die Modelle in Edelstahlgleisausführung.

Zur Zeit können Sie die Modelle bestellen:

Zahnradweiche R3 links in Messing mit Antrieben

Zahnradweiche R3 rechts in Messing mit Antrieben

Zahnradweiche Y- R5 in Messing mit Antrieben

Zum trainli® Bestellshop Weichen und Geleise

Die GB (Gotthardbahn) A 3/5 der Serie 200 nimmt nun so langsam Gestalt an.

Die GB A 3/5 Serie 200, unser Modell 70 Jahre FULGUREX, konnten wir erstmals als fertiges Modell an der Internationalen Spielwarenmesse in Nürnberg präsentieren. Die Maschine ist, gem. Aussagen der Besucher, als eines der "Highlights" der diesjährigen Messe zu bezeichnen.

Die Lok wirkt sehr elegant und man kann verstehen, dass diese Maschine (das Original) an der "Landesausstellung in Genf 1896" ebenfalls der Star war; widerspiegelt sie doch die damalige Zeit der "Belle Epoque" und zugleich auch ein technisches Besonderheit der schweizerischen Maschinenindustrie.

Zum Shop auf Bild klicken
